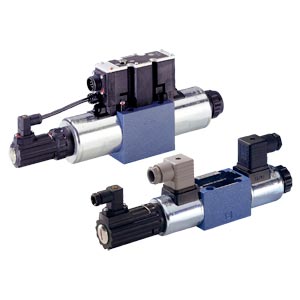

REXROTH力士乐比例阀是阀内比例电磁铁输入电压信号产生相应动作,使工作阀阀芯产生位移,阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点,应用领域日益拓宽。近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点,具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景
REXROTH力士乐比例阀是螺纹将电磁比例插装件固定油路集成块上元件,螺旋插装阀具有应用灵活、节省管路和成本低廉等特点,近年来工程机械上应用越来越广泛。常用螺旋插装式比例阀有二通、三通、四通和多通等形式,二通式比例阀主比例节流阀,它常它元件一起构成复合阀,对流量、压力进行控制;三通式比例阀主比例减压阀,也是移动式机械液压系统中应用较多比例阀,它主对液动操作多路阀先导油路进行操作。利用三通式比例减压阀可以代替传统手动减压式先导阀,它比手动先导阀具有更多灵活性和更高控制精度。可以制成如图1所示比例伺服控制手动多路阀,不同输入信号,减压阀使输出活塞具有不同压力或流量进而实现对多路阀阀芯位移进行比例控制。四通或多通螺旋插装式比例阀可以对工作装置实现单独控制。
阀对流量的控制可以分为两种:
REXROTH力士乐比例阀一种是开关控制:要么全开、要么全关,流量要么最大、要么最小,没有中间状态,如普通的电磁直通阀、电磁换向阀、电液换向阀。
REXROTH力士乐比例阀另一种是连续控制:阀口可以根据需要打开任意一个开度,由此控制通过流量的大小,这类阀有手动控制的,如节流阀,也有电控的,如比例阀、伺服阀。
REXROTH力士乐比例阀比例阀或伺服阀的目的就是:以电控方式实现对流量的节流控制(当然经过结构上的改动也可实现压力控制等),既然是节流控制,就必然有能量损失,伺服阀和其它阀不同的是,它的能量损失更大一些,因为它需要一定的流量来维持前置级控制油路的工作。
REXROTH力士乐比例阀一般来说和换向阀一样是滑阀结构,只不过阀芯的换向不是靠电磁铁来推动,而是靠前置级阀输出的液压力来推动,这一点和电液换向阀比较相似,只不过电液换向阀的前置级阀是电磁换向阀,而伺服阀的前置级阀是动态特性比较好的喷嘴挡板阀或射流管阀。
REXROTH力士乐比例阀也就是说,伺服阀的主阀是靠前置级阀的输出压力来控制的,而前置级阀的压力则来自于伺服阀的入口p,假如p口的压力不足,前置级阀就不能输出足够的压力来推动主阀芯动作。
而我们知道,当负载为零的时候,如果四通滑阀完全打开,p口压力=t口压力+阀口压力损失(忽略油路上的其它压力损失),如果阀口压力损失很小,t口压力又为零,那么p口的压力就不足以供给前置级阀来推动主阀芯,整个伺服阀就失效了。所以伺服阀的阀口做得偏小,即使在阀口全开的情况下,也要有一定的压力损失,来维持前置级阀的正常工作。
REXROTH力士乐比例阀其实缺点极多:能耗浪费大、容易出故障、抗污染能力差、价格昂贵等等等等,好处只有一个:动态性能是所有液压阀中最高的。就凭着这一个优点,在很多对动态特性要求高的场合不得不使用伺服阀,如飞机火箭的舵机控制、汽轮机调速等等。动态要求低一点的,基本上都是比例阀的天下了。
一般说来,好像伺服系统都是闭环控制,比例多用于开环控制;其次比例阀类型要多,有比例压力、流量控制阀等,控制比伺服药灵活一些。从他们内部结构看,伺服阀多是零遮盖,比例阀则有一定的死区,控制精度要低,向应要慢。但从发展趋势看,特别在比例方向流量控制阀和伺服阀方面,两者性能差别逐渐在缩小,另外比例阀的成本比伺服阀要低许多,抗污染能力也强!
伺服阀与比例阀的区别
REXROTH力士乐比例阀与比例阀之间的差别并没有严格的规定,因为比例阀的性能越来越好,逐渐向伺服阀靠近,所以近些年出现了比例伺服阀。
REXROTH力士乐比例阀非要说差别,主要体现在一下几点:
伺服阀中位没有死区,比例阀有中位死区;
伺服阀的频响(响应频率)更高,可以高达200Hz左右,比例阀一般最高几十Hz;
伺服阀对液压油液的要求更高,需要精过滤才行,否则容易堵塞,比例阀要求低一些。
REXROTH力士乐比例伺服阀性能介于伺服阀和比例阀之间。
REXROTH力士乐比例换向阀属于比例阀的一种,用来控制流量和流向。
力士乐比例阀,力士乐电磁换向阀 REXROTH比例换向阀常用型号如下
4WEH16J7X/6EG24N9ETK4B10D3
4WEH10J4X/6EG24N9ETK4
4WEH22D7X/6EG24N9ETK4
4WEH16E71/6EG24NPETK4
4WEH22E7X/6EW230N9ETK4
4WEH16J71/6EG24N9ET
4WEH16HD20/0F6AG24NETS2Z4
4WEH16HD20/0F6AG24NETS2Z4
4WEH16HD7X/OFEG24N9ETS2K4
4WEH25J-6X/6AG24NETS2K4
4WEH16R72/EG24N9ETK4
力士乐比例阀,力士乐电磁换向阀 REXROTH比例换向阀常用型号如下
4WEH16E7X/6EG24N9ETS2K4
4WEH22J7X/6EG24N9ETS2K4
4WEH16E7X/6EG24
4WEH16J7X/6EG24
4WEH16D7X/6EG24
4WEH16EA7X/6EG24
4WEH16EB7X/6EG24
4WEH22E(D,J)7X/6AG24
4WEH22E(D,J)7X/6EG24
4WEH22E(D,J)7X/6EW230
4WEH16J7X/6EW230NETS2K4
4WEH16E7X/6EW230NETS2K4
4WEH16E6X/6AG24NETS2K4
4WEH25J50/6AW220-50NET24
4WEH25J50/6AW220-50NET24
4WEH25J-6X/6AG24NETS2K4
4WEH10D-4X/6AG24N9K4
4WEH16L-6X/6AG24N9K4
4WEH16L-6X/6AG24N9K4
4WEH16E-6X/6A6G24N9K4
4WEH25J-6X/6AG24NETS2K4
4WEH25J-6X/6AG24NETS2K4
4WEH25J-6X/6AG24NETS2K4 2
4WEH22E76/6EG24N9ETK4
4WEH16ED7X/OFCG24NK4
4WEH25J50/6AW220-50NET24
4WEH16E7X/6EG24N9ETS2K4
4WEH16E7X/6EG24N9ETS2K4
4WEH22J7X/6EG24N9ETS2K4
4WEH22J7X/6HG24N9ETK4/B10 + Z2FS6 改装
Z4WEH 10E63-5X/6EG24N9ETK4
力士乐比例阀,力士乐电磁换向阀 REXROTH比例换向阀常用型号如下
H-4WEH16G7X/6EG24NTS2/B08
Z4WEH 10E63-41/6EG24N9ETK4MNR:R900901159
4WEH22E-50/220V
4WEH16J-71/6EG24N9ET
4WEH16HD-7X/OFEG24N9ETS2K4
4WEH16E7X/6EG24N9ETK4
4WEH16J-7X/6EG24ETS2K4
4WEH32V50/6EW230N9K4
4WEH16J2-60/6AG24NETZ4/12B08
4WEH16J-7X/HG24N9ETK4
4WEH10J45/6EG24N9ETK4
4WEH16D7X/6EG24N9ETS2K4/B08
4WEH16D7X/6EG24N9ETS2K4/B08
H-4WEH25J-6X/6EG24N9ETS2K4+Z5L
4WEH16EA7X/6HG24N9ETK4+Z4
4WEH16Y7X/6HG24N9ETK4+Z4
4WEH16E50/6AW220-50NETZ4
H-4WEH25HD6X/OF6EG24N9EK4
4WEH25J50/6AW220-50NETZ4
4WEH16J7X/6EG24N9K4
4WEH10U20/AG24NZ5
4WEH10J20/AG24NZ5
H-4WEH25Y50/6AG24ETZ5
4WEH16J7X/6EG24N9ETK4
4WEH16J-7X/6EG24N9ES2K4
4WEH16J7X/6EG24N9ETK4+Z4
4WEH22J7X/6EG24N9ETK4+Z4
4WEH16D50/6AG24NETS2Z4
4WEH16J72/6HG24N9ETK4/B10
4WEH16D-6X/6AW220NETZ5
4WEH16J72/6SG24N9ETK4/B10
力士乐比例阀,力士乐电磁换向阀 REXROTH比例换向阀常用型号如下
4WEH16E72/6HG24N9TK4
4WEH16J50/6AW220NETZ4
4WEH16E7X/6EG24N9ETK4
4WEH16E7X/6HG24N9ETK4/B10
4WEH16J7X/6HG24N9ETK4/B10
4WEH16H7X/G24N9TK4
H-4WEH25D6X/6EG24ETDL/B10D3
H-4WEH25-J-67/6EG24N9ETSK4-B10D3
4WEH22G76/6EW110N9K4/B10945 R9007052
4WEH22G76/6EG24N9K4/B10
H-4WEH25-J-67/6EG24N9ETSK4-B10D3
H-4WEH25E6X/6EG24N9K4
4WEH16E7X/6EG24NETS2K4
4WEH22E70/6EG24NETZ5L
4WEH16E7X/EG24N9K4
4WEH25E6X/EG24N9TK4
4WEH25E6X6/EG24N9K4
4WEH16R-7X/6EG24NEK4
Z4WEH10E63-4X/6EG24N9ETK4
H-4WEH25E6X/6EG24N9TK4
H-4WEH25E6X/6EG24N9TK4
H-4WEH25G6X/6EG24N9K4
Z4WEH10E63-4X/6EG24N9ETK4
4WEH16J716/AG24N9Z5L
H-4WEH25E6X/6EG24N9TK4
H-4WEH25G6X/6EG24N9K4
4WEH22J7X/6EG24N9ETK
4WEH16J72/6EG24N9L4ETK4/B10
4WEH16J72/6EG24N9K4
4WEH22E50/6AG24NETZ5L
4WEH16J50/6AG24NEZ4Z5I
力士乐比例阀,力士乐电磁换向阀 REXROTH比例换向阀常用型号如下
4WEH22U76/6HG24N9ETK4
4WEH16J7X/6EG24N9ETK4V含带指示灯插头
4WEH25J7X/6EG24N9ETK4V含带指示灯插头
4WEH16J7X/6EG24N9ETK4
H-4WEH16G6X/EW230-50NETS24P45
4WEH16E50/6AG24ETZ
H-4WEH25H6616EG24N9ESK4/B10P4 5D3
H-4WEH25H6616EG24N9ESK4/B10P4 5D3
4WEH16G6X/EW23050NEGS24P4S
H-4WEH25J67/6EG24VN9ETK4/B10D3V
H-4WEH16J7X/6EW230N9ETK4/B10+Z5L
4WEH16R-7X/6EG24NEK4
H-4WEH25J6X/G24NXEETZ2
4WEH10E20/6AG24E
4WEH25J50/6AW220-50NETZ4
4WEH16J7X/6EW230N9ETK4+2Z5L
4WEHJ6HD7X/OF6EW230N9ES2K4/B10
H-4WEH25H66/6EG24N9K4
H-4WEH16G6X/6EW230-50NETSK4P45
H-H-4WEH25HJ6X/6EG24N9ES2K4
4WEH16E7X/6EG24N9EK4
4WEH16HD7X/OF6EG24N9ETK4
4WEH16J7X/6EG24N9ETK4
4WEH22J7X/6EW230N9ETK4
R900926696 4WEH16EB7X/6EG24N9ETK4
4WEH25JX/6EG24N9EK4
4WEH16R-6X/6AW230NETS2K4
4WEH25EB6X/6AG24NET25L
4WEH10EB6X/6AG24NETZ5L
4WEH16J6/6AG24NETZ5L
4WEH16J72/6HG24N9ETK4/B10
4WEH16J72/6EG24N9ETK4
4WEH16D72/6HG24N9ETK4/B10
H-4WEH25L63/6AG24NEYZ4
4WEH22E76/6EG24N9ETK4/B10
H-4WEH25G-6X/6EG24N9S2K4/B10
4WEH16HD7X/OF6EG24N9K4
4WEH10E4X/6EG24N9ETS2K
4WEH10J4X/6EG24N9ETS2K
4WEH10J4X/6EG24N9TS2K4
4WEH16J7X/6EG24N9ETS2K
H-4WEH25J6X/6EG24N9ETS
H-4WEH25E6X/6EG24N9ES2K4/B10D3
H-4WEH25HD67/6EG24N9K4/10
4WEH25GA6X/6EG24N9K4
力士乐比例阀,力士乐电磁换向阀 REXROTH比例换向阀常用型号如下
比例流量控制阀![]() |
|||||||
![]() |
|||||||
![]() |
![]() |
![]() |
型号 2FRE 比例流量控制阀,直动式,2通式
|
![]() |
|||
![]() |
|||||||
![]() |
![]() |
![]() |
型号 3(2)FRE. 和 3FREEZ 比例流量控制阀,直动式
|
